Control dimensional de estampación con visión 3D — la deriva del troquel se ve venir golpes antes; descubrirla en el contenedor de scrap es tarde.

El problema

El troquel deriva golpe a golpe — y el muestreo lo descubre contenedores después.

El jefe de prensas lo cuenta igual en todas las plantas: la pieza de muestreo salió buena esta mañana, la CMM la confirmó al mediodía — con sus horas de cola en metrología — y la prensa siguió tirando a plena cadencia. Y al día siguiente, la contención: una cota de flanco fuera de tolerancia, tres contenedores retenidos, y nadie sabe en qué golpe exacto empezó la deriva. El troquel no falló de repente — llevaba miles de golpes derivando.

Tres cosas pasan a la vez en una estampación real y el muestreo no ve ninguna:

1. La deriva del troquel es lenta y continua — el desgaste de radios y cordones de embutición desplaza las cotas décima a décima. Entre una pieza de muestreo y la siguiente hay cientos o miles de golpes en los que nadie mide nada.
2. El springback cambia con la bobina — misma referencia, mismo troquel, pero la colada nueva o el cambio de proveedor mueve el retorno elástico. La pieza de muestreo de la bobina anterior ya no dice nada de la actual.
3. El ajustador trabaja a ciegas entre muestreos — corrige por experiencia, tonelaje y oído. Cuando la CMM devuelve el resultado, la ventana para un ajuste fino ya pasó y toca decisión gorda: parar, retrabajar o cruzar los dedos.

El resultado es siempre el mismo: el scrap se descubre por contenedores, no por piezas — o peor, lo descubre el cliente cuando la pieza no cierra en el montaje y llega la reclamación con la auditoría detrás. El conocimiento que anticipa la deriva vive en la cabeza del ajustador veterano; el día que se jubila, se va con él.

Cómo encaja con el sistema IRIS

iLEAN no sustituye tu metrología — mide donde tu metrología no llega: en cada golpe.

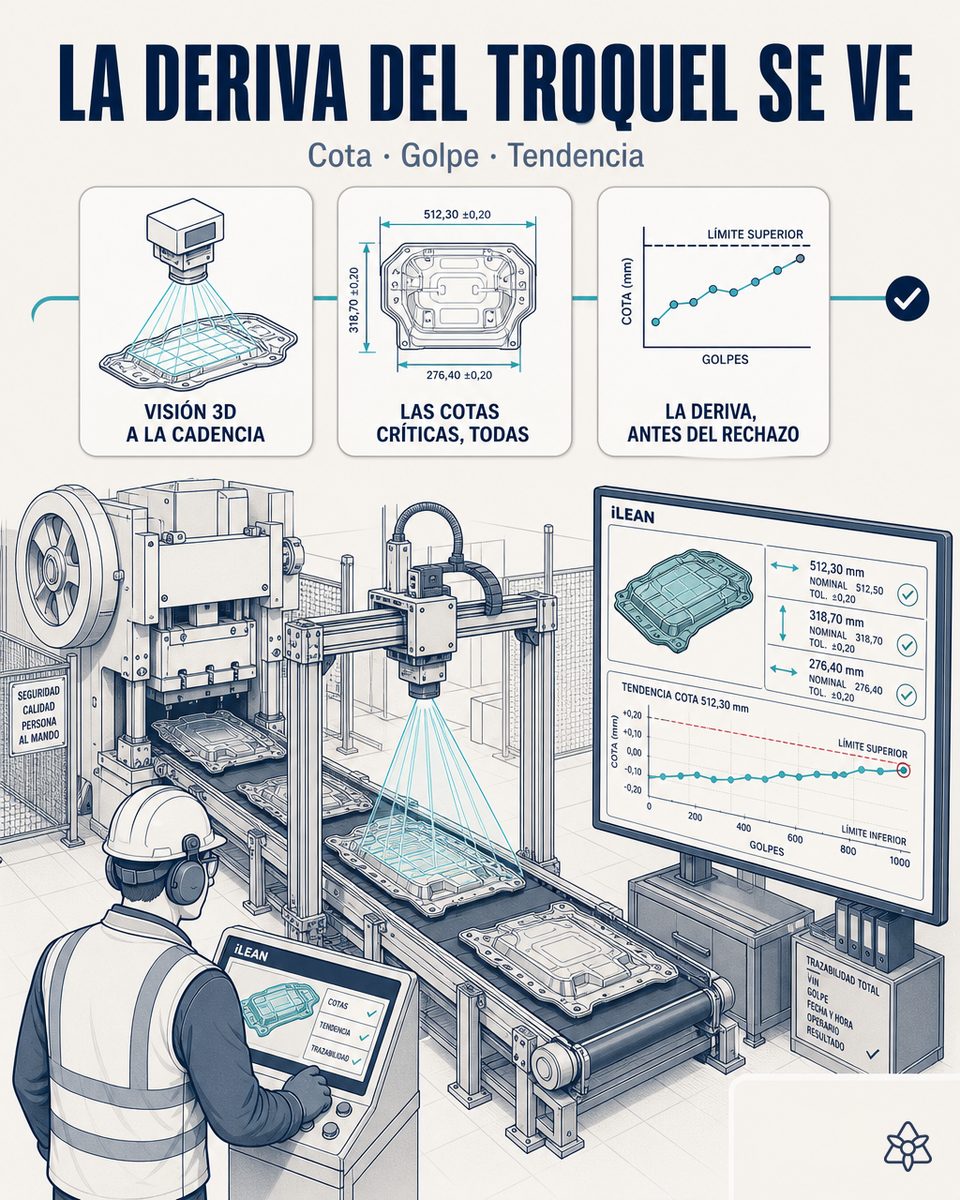

El problema de la estampación no es falta de capacidad de medir: la CMM mide mejor que nadie. El problema es cuándo y cuánto mide — una pieza cada N golpes, con horas de cola, cuando la deriva ya hizo su trabajo. iLEAN pone la medición donde está el proceso: visión 3D sin contacto en la propia línea, midiendo las cotas críticas de todas las piezas al ritmo de la prensa, y cruzando esa serie con golpes, bobina y ajustes — sin pedirte que cambies la prensa, el troquel ni la CMM.

Edge mide las cotas críticas del 100% de las piezas a cadencia de prensa. La tendencia de cada cota vive en control estadístico. JIDOKA AI retiene si algo sale de banda. La persona decide.

Las piezas iLEAN aplicadas al control dimensional de estampación:

• Edge — terminal local con perfilometría láser o visión estéreo montada a la salida de la prensa o en la transferencia. Mide las cotas críticas del plan de control en cada golpe, sin contacto y sin tocar el tiempo de ciclo, y mantiene la carta de control estadístico viva de cada cota. Funciona en local: si la planta se queda sin red, Edge sigue midiendo, registrando y reteniendo lo que salga de banda. Lo crítico no depende del WiFi.
• JIDOKA AI — si una cota sale de la banda de control, el flujo se retiene en ese punto: la pieza dudosa no avanza, la prensa no sigue fabricando scrap y la decisión — ajustar, segregar, seguir — la toma la persona con el dato delante, no con la intuición. Es el jidoka clásico llevado a la cota: parar el defecto donde nace.
• Agents — agentes que correlacionan la deriva de cada cota con el número de golpes del troquel, la bobina en curso (colada, proveedor, espesor) y los ajustes registrados. Con ese cruce, el mantenimiento del troquel deja de programarse por calendario o por susto y pasa a anticiparse por dato: qué troquel va a necesitar intervención, en cuántos golpes, y qué cota lo está avisando. Los agentes proponen — el responsable de planta decide.

Ver la arquitectura IRIS completa →

Antes y después

Control dimensional por muestreo vs. control con iLEAN

Aspecto	Muestreo + CMM en sala	Con iLEAN Edge + visión 3D
Cobertura de control	1 pieza cada N golpes	100% de las piezas, a cadencia de prensa
Detección de la deriva del troquel	Cuando el scrap ya está en el contenedor	Tendencia por cota, golpes de antelación
Tiempo hasta el resultado	Horas de cola en metrología	En línea, golpe a golpe
Trabajo del ajustador	A ciegas entre muestreos, por experiencia	Tendencia viva de cada cota en el panel
Mantenimiento del troquel	Por calendario o por susto	Anticipado por golpes, bobina y deriva
Trazabilidad ante reclamación del cliente	Reconstruir con las muestras que haya	Histórico dimensional por golpe, automático

Estimación de impacto

Estimación de impacto para tu planta — a validar con tus números.

El siguiente bloque es una estimación a validar con los datos concretos de tu planta. Lo planteamos para que el comité tenga un orden de magnitud; lo refinamos en el diagnóstico.

• Línea de estampación Tier-1, transfer o progresiva, control por muestreo (una pieza cada N golpes medida en CMM con cola de horas), episodios documentados de scrap por deriva o de reclamación del cliente por cota que no cierra.
• Piloto Edge con visión 3D sobre las cotas críticas de una referencia conflictiva + cartas de control vivas desde el primer día; los agentes necesitan 4-6 semanas de golpes, bobinas y ajustes para empezar a anticipar el mantenimiento del troquel. Primer valor esperable en pocas semanas: la retención automática de lo que sale de banda funciona antes de que el modelo predictivo afine.
• Reducción esperable del scrap por deriva no detectada ≥30% — suelo defendible, estimación a validar con tu histórico de contenciones.
• Payback orientativo entre 5 y 12 meses, estimación a validar. Las palancas duras: cada contenedor que no se llena de scrap, cada contención que no se abre y cada hora de CMM que vuelve a dedicarse a lo que aporta valor — homologar y validar, no hacer de semáforo de la prensa.
• Beneficio recurrente que no entra en el ROI pero pesa: el patrón de cada troquel — cómo deriva, con qué bobina, tras cuántos golpes — queda como capacidad permanente de la planta, no de la persona que se jubila.

Y la duda razonable del responsable de calidad

«¿Y si el sistema mide mal una cota y me retiene la prensa sin motivo?» — dos respuestas. La medida en sí es metrología determinista: la visión 3D se correlaciona contra tu CMM en la puesta a punto y se recorrelaciona de forma programada, así que su incertidumbre está caracterizada, no supuesta. Y la parte de IA — los agentes que correlacionan deriva con golpes, bobina y ajustes — no actúa sola sobre la prensa: propone, el responsable decide, la intervención se ejecuta o no. La alucinación es un problema de la generación libre, no de las tareas ancladas: en tareas donde la IA cruza medidas reales con histórico y contexto de línea, los mejores modelos bajaron el error por debajo del 1,5%^[1]. Y aun así, lo crítico va a los anillos de seguridad — los agentes viven en el anillo exterior, proponen hacia dentro, y la decisión sobre prensa y troquel la firma una persona. Nunca al revés.

^[1] Paper OpenAI «Why Language Models Hallucinate», 2025 — sobre fiabilidad de la IA en tareas ancladas.
