Defectos en PCB de automoción — el AOI clásico no aprende del nuevo componente; iLEAN Vision sí.
El AOI tradicional vive de plantillas y reglas, y se queda corto con cada componente nuevo, cada cambio de proveedor y cada defecto sutil (cold solder, falsa soldadura, giro de 5°). iLEAN Vision añade una CNN que aprende los defectos de tu línea con tus propias placas — sin reprogramar receta cada vez — y los cruza con la causa raíz aguas arriba.
El AOI clásico es excelente con lo que conoce; ciego con lo que es nuevo.
Una línea SMT de electrónica embarcada (BCM, ECU, sistemas ADAS, infoentretenimiento) lleva décadas con AOI clásico — y bien. El sistema basado en plantilla y reglas funciona para los defectos que el ingeniero de proceso ya conoce y ha codificado. El problema es lo que no se ha codificado todavía:
- Componentes nuevos sin receta validada. Cada NPI (introducción de un nuevo producto) son semanas afinando la receta del AOI antes de que deje de chillar.
- Cambios de proveedor. Un MLCC funcionalmente equivalente con marca distinta dispara falsos positivos durante una semana — y el equipo aprende a ignorarlos. Hasta que uno de verdad se cuela.
- Defectos sutiles — cold solder marginal, falsa soldadura, halo de pasta, giro de 5° en un SOIC — que se quedan en la zona gris de las reglas.
- Defectos nuevos que aparecen por un cambio aguas arriba (cambio de pasta, de perfil de horno, de lote de PCB) y que la receta vieja no estaba mirando.
El resultado clásico: el AOI da una tasa de falsos positivos que satura al equipo de retoque (y enseña a ignorar), o se ajusta para silenciarse y entonces deja pasar lo sutil. En automoción, lo sutil llega al ECU del cliente y, en su día, vuelve como fallo en garantía o, peor, como retirada por seguridad.
iLEAN no sustituye tu AOI — aprende lo que tu AOI no sabe codificar y cruza con la causa raíz.
El problema no es el AOI; el problema es que la realidad de la línea cambia (componente nuevo, proveedor nuevo, defecto sutil) más rápido de lo que un humano puede codificar reglas. iLEAN actúa como la masilla que rellena ese hueco con una CNN que aprende de los ejemplos reales de tu planta, sin pedirte que tires el AOI.

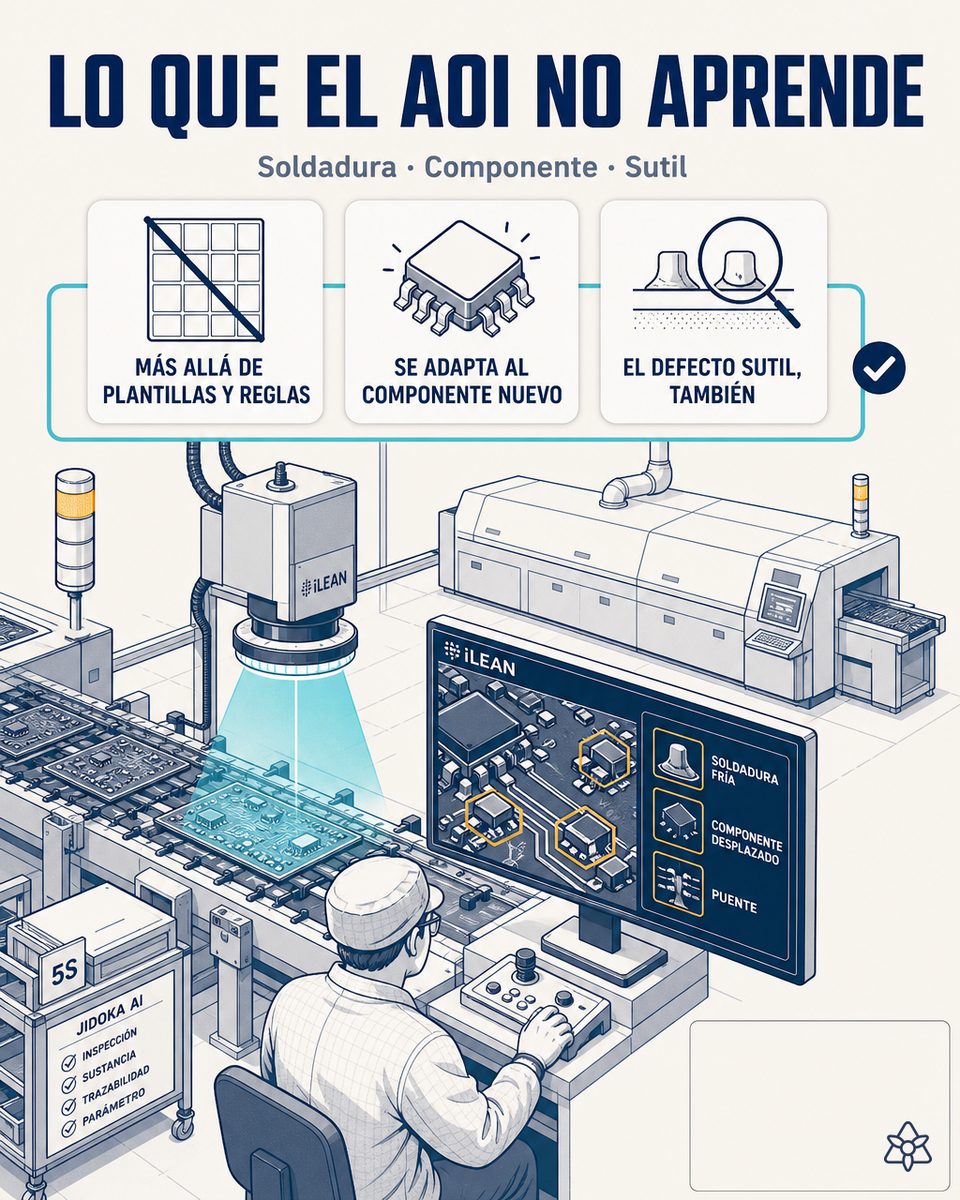

El AOI clásico ve lo codificado. iLEAN Vision ve lo nuevo, lo sutil y lo que cambia. El agente cruza ambos, anota la causa raíz aguas arriba y propone al ingeniero de proceso qué afinar.

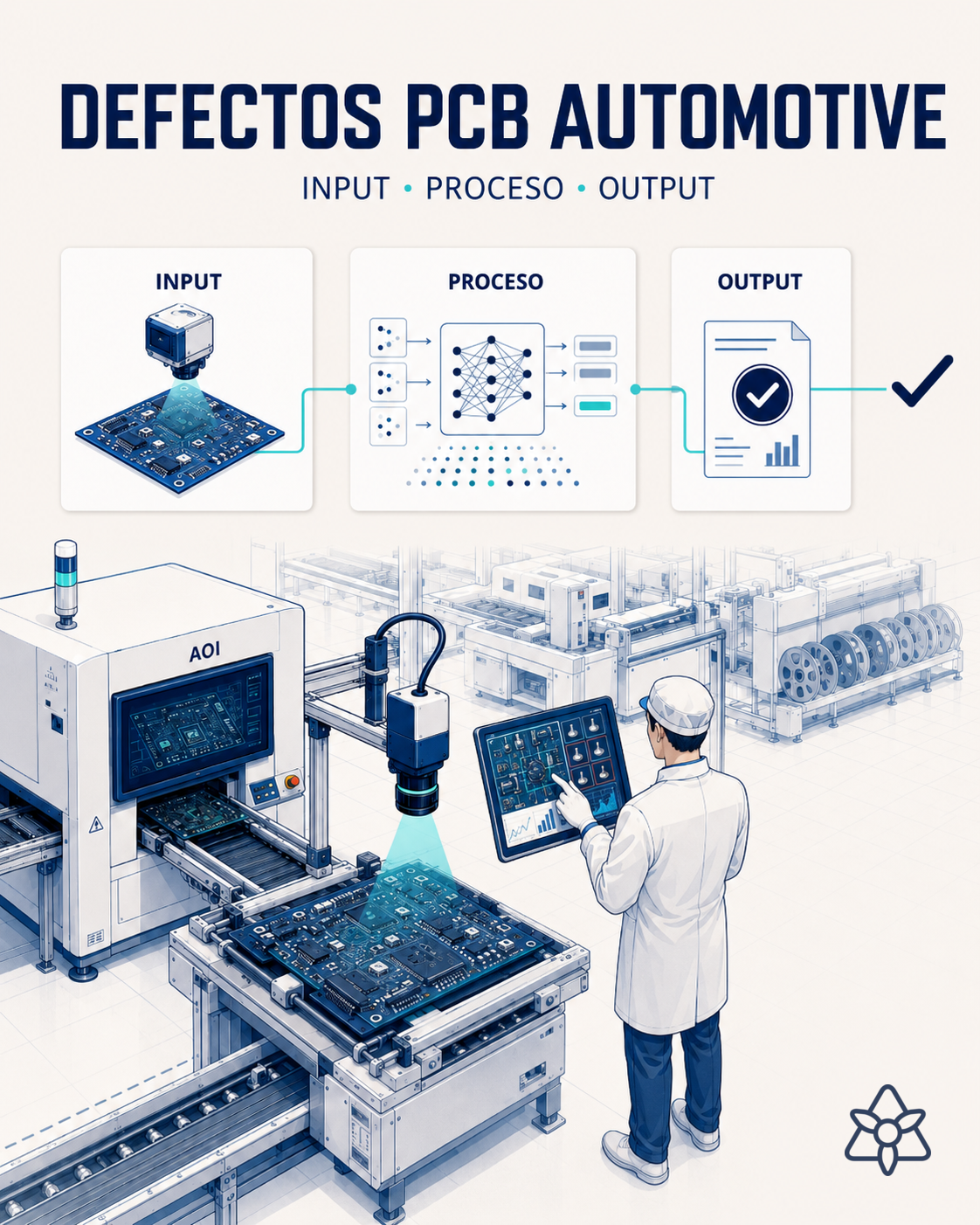

Las tres piezas iLEAN aplicadas a defectos en PCB de automoción:
- Edge + Vision — terminal con CNN sobre la línea (entre la pick-and-place y la inspección final, o como segunda lectura post-AOI clásico). Aprende los defectos de tu proceso a partir de placas reales marcadas; reentrenamiento en horas, no semanas. Funciona sin red — la inspección sigue aunque la planta pierda WiFi.
- Connect — captura el log del AOI clásico, la salida de los rayos X (si los hay), la receta del horno, el lote de pasta de soldadura, la referencia de PCB y los datos de proveedor del ERP. Y captura lo que llega por fuera (alerta del proveedor del componente, nota de calidad del cliente) en el segundo cero, sin reenviar nada.
- Agentes — cruzan el veredicto óptico, el clásico y los datos de proceso; correlacionan el pico de cold solder de hoy con el cambio de lote de pasta de ayer y se lo dicen al ingeniero. Generan dossier por panel para reclamación de cliente. La persona valida cualquier cambio en la receta — la línea no se reanuda sola tras una retención.
AOI clásico solo vs. AOI + iLEAN Vision con correlación a causa raíz
| Aspecto | AOI clásico solo | AOI + iLEAN Vision + Connect + Agents |
|---|---|---|
| Componente nuevo | Semanas afinando receta | Horas reentrenando con decenas de ejemplos |
| Cambio de proveedor | Falsos positivos durante días | CNN aprende ambas variantes; agente traza con lote |
| Cold solder / falsa soldadura | Zona gris, depende de umbrales | Aprendido con firma visual real de tu línea |
| Defecto nuevo (aguas arriba) | Pasa hasta que un humano lo codifica | CNN lo detecta; agente correlaciona con cambio aguas arriba |
| Veredicto unificado óptico + Rx | Dos sistemas, dos hojas | Un dossier por panel, cruzado |
| Funcionamiento sin red | n/a | Edge sigue inspeccionando localmente |
Estimación de impacto para tu planta — a validar con tus números.
El siguiente bloque es una estimación a validar con los datos concretos de tu planta. Lo planteamos para que el comité tenga un orden de magnitud; lo refinamos en el diagnóstico de inmersión.
- Línea SMT con AOI clásico instalado, 8-15 referencias activas, NPIs frecuentes y cambios de proveedor recurrentes.
- Piloto Edge + Vision como segunda lectura post-AOI en la referencia con más falsos positivos o más rechazos. Primer valor esperable en pocas semanas: caída de falsos positivos y detección del defecto sutil.
- Payback orientativo entre 4 y 9 meses, según el volumen anual, el coste de retoque, el coste de scrap del componente y el peso de campañas de garantía con causa raíz «defecto PCB».
- Palanca dura: reducción ≥ 30% de falsos positivos y reducción ≥ 30% del tiempo de NPI para tener AOI fiable en una referencia nueva (estimación a validar). Una sola campaña de garantía evitada por cold solder paga el piloto.
El estándar que mide a quien os audita y la duda razonable del CAIO
La calidad en automoción se mueve en órdenes de 25 PPM (partes por millón) de defecto admisible [1]. Para electrónica embarcada con seguridad funcional, ese suelo es un techo — y el AOI clásico solo lo alcanza con NPIs largos y plantillas afinadas a mano. La duda razonable del CAIO («¿y si la CNN alucina sobre un componente nuevo?») se desactiva: la IA aquí no inventa — clasifica una imagen contra ejemplos reales de tu línea. En tareas ancladas a la fuente, los mejores modelos bajan el error por debajo del 1,5% [2]. Y aun así, lo crítico no se decide solo: iLEAN retiene el panel sospechoso, la persona firma.
[1] Estándar 25 PPM de calidad en automoción — Symestic.
[2] Paper OpenAI «Why Language Models Hallucinate», 2025 — sobre fiabilidad de la IA en tareas ancladas.
Lo que se pregunta sobre defectos en PCB automoción con IA
¿iLEAN Vision reemplaza al AOI clásico ya instalado?
No por defecto. La filosofía de iLEAN es masilla — sella las grietas entre lo que ya tienes, no lo demuele. El AOI clásico (basado en plantilla y reglas) funciona bien para defectos repetitivos y bien definidos. iLEAN Vision lo complementa con una CNN entrenada para los casos donde el AOI clásico se queda corto: componentes nuevos sin receta validada, cold solder marginal, posicionamiento sutilmente desplazado, defectos que el ingeniero de proceso aún no había codificado. En plantas que llevan años con AOI, suele convivir; en plantas nuevas, puede ir solo. Lo decide el Pareto de defectos de tu línea.
¿Detecta cold solder (soldadura fría) y falsa soldadura?
Sí. Cold solder y falsa soldadura son dos de los defectos que más se escapan del AOI clásico porque su firma visual es sutil — el aspecto del menisco, el brillo, la forma del cono. La CNN de iLEAN Vision se entrena con ejemplos reales de tu línea (las propias placas marcadas por el equipo de calidad) y aprende la firma de esa familia de defectos en tu proceso concreto, con tu pasta de soldadura y tu perfil de horno. La diferencia con un AOI basado en reglas es que no necesita que un ingeniero codifique «cómo se ve» un cold solder — lo aprende a partir de fotos.
¿Cómo se entrena el sistema para un componente nuevo?
Con un puñado de placas reales (decenas, no miles) marcadas por el equipo de calidad o por el agente que asiste al ingeniero de proceso. Edge captura las imágenes, Connect las etiqueta semi-automáticamente con apoyo del operario por voz y el modelo se reentrena en horas, no semanas. La gran diferencia con AOI clásico: no hay receta nueva que programar — hay un set de ejemplos nuevos que sumar. Cuando entra un componente nuevo del proveedor, en una mañana queda cubierto.
¿Funciona con BGA y componentes con uniones ocultas?
Visión óptica tiene un límite físico claro con BGA y bolas ocultas — para eso está la inspección por rayos X. iLEAN Vision complementa: la CNN inspecciona lo visible (orientación de la marca, presencia, hueco entre componente y placa, halo de pasta visible) y deja la inspección eléctrica/radiográfica donde corresponde. Si tu línea ya tiene rayos X, Connect lee su salida y el agente la cruza con la inferencia óptica para dar un veredicto único por placa, en vez de dos sistemas que no se hablan.
¿Y con piezas del mismo componente que cambian de proveedor?
Es el caso real más doloroso en electrónica embarcada: el componente es funcionalmente equivalente, pero el lote de un proveedor distinto tiene marca con tipografía ligeramente distinta, brillo diferente o tamaño de pad de 0,1 mm — y el AOI clásico dispara falsos positivos durante una semana. La CNN de iLEAN aprende que las dos variantes son válidas mostrándole ejemplos de ambas; el agente lo asocia al lote y al proveedor declarado en el ERP por Connect, y deja registro firmado del cambio. Si el lote del nuevo proveedor sí trae un problema real, lo detecta el primero — pero deja de chillar por la tipografía.
Cuéntanos tu caso y te pasamos en 48h el ROI estimado de este proyecto de IA para tu línea SMT.
Trabajamos sobre los datos reales de tu planta, no sobre los nuestros. Diagnóstico sin compromiso.
