El horno de reflow sigue siendo el mismo, pero ahora habla
En una planta que crece por proyectos conviven dos generaciones de máquina: las líneas nuevas publican datos por protocolo estándar y los equipos veteranos — horno de reflow, prensa de heat staking, banco fotométrico — tienen paneles propietarios sin red. Justo ahí está el dato que más influye en la fiabilidad de la soldadura. Con iLEAN Connect, una cámara externa fija lee el panel sin tocar la máquina, sin abrir su red y sin invalidar su garantía.
Entre verificación y verificación, la deriva del horno no la ve nadie.
El perfil térmico de reflow es la variable con más influencia sobre la fiabilidad de la soldadura, y la fiabilidad de la soldadura es lo que decide si un panel falla en el vehículo años después. Hoy el perfil se verifica periódicamente con un perfilador y se anota en un registro:
- La deriva entre verificaciones es invisible — el perfilador dice cómo estaba el horno aquel día a aquella hora. Lo que pasó entre esa medición y la siguiente no lo registra nadie.
- Lo mismo con otros equipos veteranos y críticos — si la prensa de heat staking deriva en fuerza o tiempo, la fijación queda floja y el defecto es invisible en la inspección visual; si el banco de medición fotométrica no vuelca sus lecturas, la caracterización de la retroiluminación vive solo en papel.
- Y la respuesta clásica es desproporcionada — sustituir el equipo cuesta cientos de miles de euros y una parada que ningún plan de lanzamiento admite. Además la máquina funciona bien: lo único que le falta es contar lo que hace.
Así que la planta convive con una caja negra justo en la variable que más determina si el producto fallará dentro de años, en el coche de un cliente final.
Connect en modo foto sobre panel — la máquina no se toca.
La información que falta ya está en pantalla. Lo que no existe es el camino desde ese cristal hasta el sistema. Connect lo resuelve mirando: no se toca el autómata del equipo, no se abre su red y no se altera su configuración original.

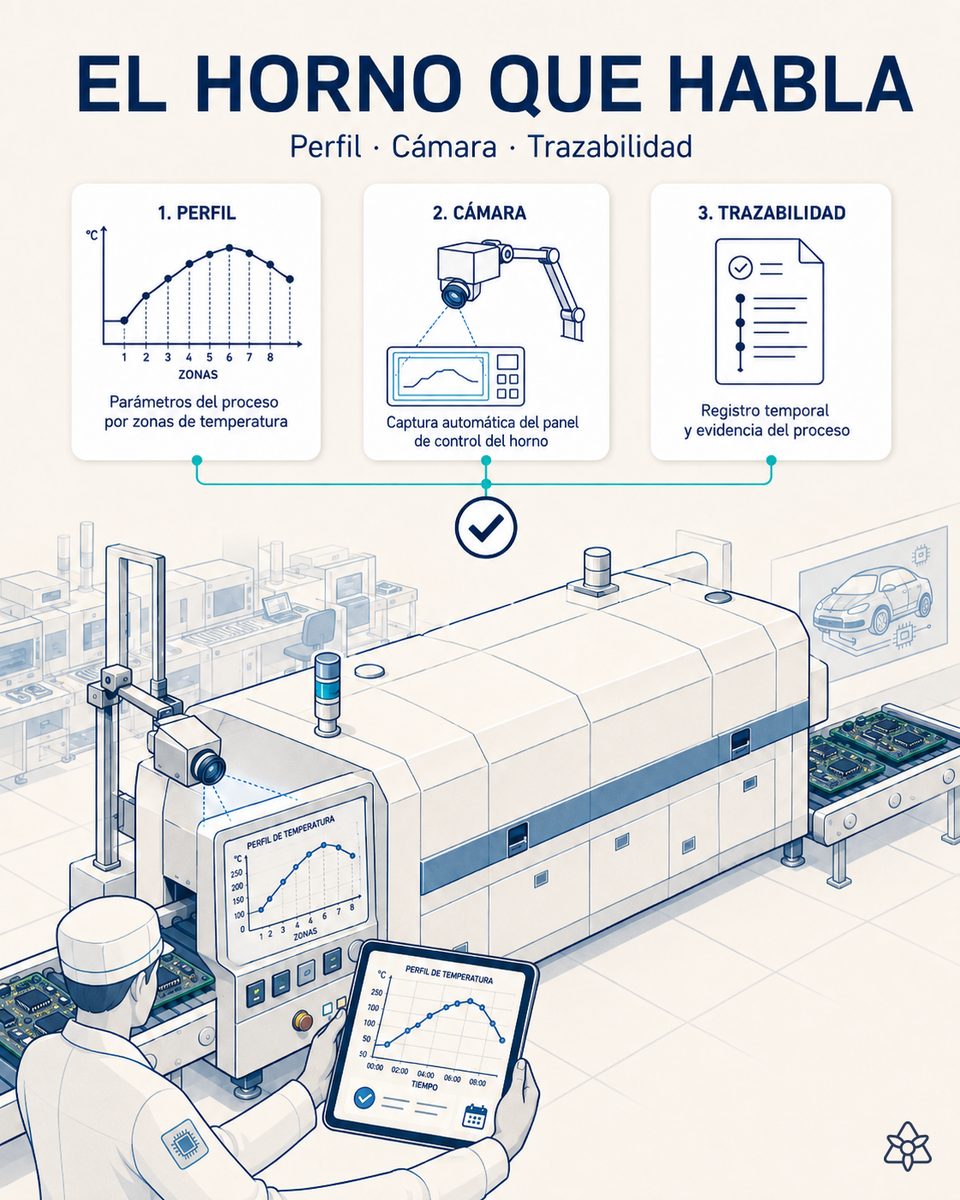

Cámara industrial fija apuntando a la pantalla, capturando cada pocos segundos. Lectura óptica interpretada por un modelo anclado que estructura temperatura por zona, velocidad de cinta, alarma activa y contador, y cruce con la orden activa para saber qué referencia estaba en el horno en ese momento.

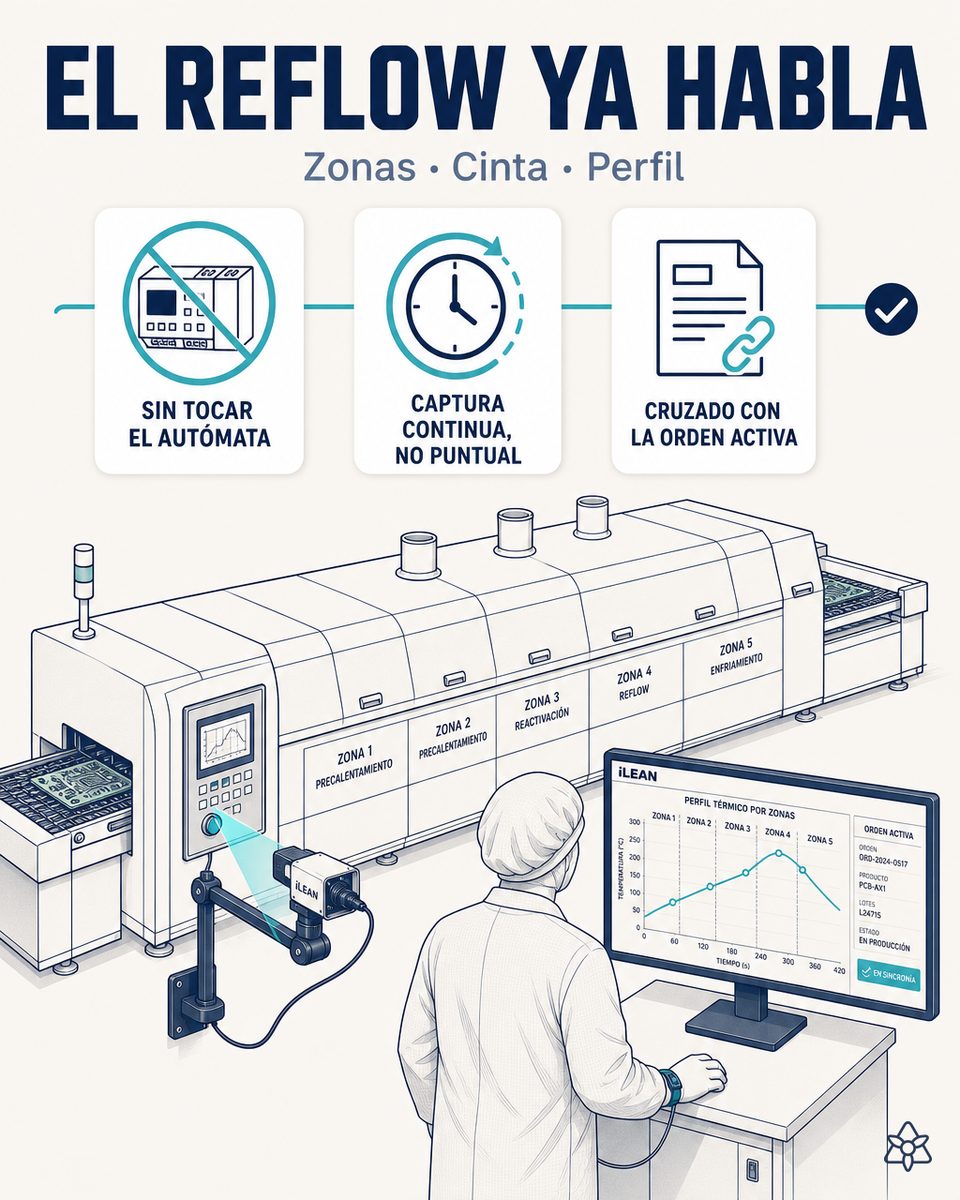

Cómo opera Connect sobre el panel del horno de reflow:
- Sin tocar el autómata ni abrir la red — se monta un soporte frente a la pantalla y ahí acaba la intervención. La garantía del equipo queda intacta y el montaje se hace sin parar la línea.
- Captura continua, no puntual — cada pocos segundos, frente al perfilador que mide un día concreto. Es lo que convierte una verificación periódica en un registro continuo.
- Anclado a ese panel — temperatura por zona, velocidad de cinta, alarma activa y contador, leídos en posiciones conocidas.
- Cruzado con la orden activa — qué referencia estaba en el horno en ese momento. Sin ese cruce la serie es un gráfico; con él, es trazabilidad por referencia y por lote.
- El mismo patrón vale para los otros equipos veteranos — prensa de heat staking y banco de medición fotométrica se digitalizan igual, sin proyecto nuevo.
Horno como caja negra vs. curva digitalizada con Connect
| Aspecto | Panel propietario sin red | Con iLEAN Connect sobre el panel |
|---|---|---|
| Dato del panel | Muere en la pantalla | Serie temporal por referencia y lote |
| Perfil térmico | Verificado periódicamente con perfilador | Registrado de forma continua |
| Deriva entre verificaciones | Invisible | Detectable antes del defecto |
| Análisis de causa raíz | Sin datos de proceso | Con la curva real de aquel turno |
| Intervención sobre el equipo | Abrir red y comprometer garantía | Ninguna — cámara externa |
| CAPEX de sustitución | Cientos de miles de euros y parada | Aplazable |
Estimación de impacto para tu planta — a validar con tus números.
El siguiente bloque es una estimación a validar con los datos concretos de tu planta. Lo planteamos para que el comité tenga un orden de magnitud; lo refinamos en el diagnóstico.
- Planta de paneles electrónicos con horno de reflow, prensa de heat staking y banco fotométrico de panel propietario sin red.
- Piloto Connect sobre el panel del horno: soporte externo, anclaje del modelo y cruce con la orden activa. Primer valor esperable en pocas semanas.
- Payback orientativo entre 5 y 10 meses, más el aplazamiento del CAPEX de reemplazo del equipo. Estimación a validar.
- La palanca de fondo es que el perfil de reflow es la variable con más influencia sobre la fiabilidad de la soldadura, y esa fiabilidad decide si un panel falla en el vehículo años después — cuando el coste ya no es el de una placa.
- Y una vía de expansión barata: el mismo montaje digitaliza la prensa de heat staking y el banco fotométrico, sin abrir un proyecto por máquina.
Y la duda razonable del jefe de mantenimiento
«¿Y si la cámara lee mal una temperatura y tomamos una decisión sobre un dato falso?» — la alucinación es un problema de la generación libre, no de las tareas ancladas. Leer un valor numérico en una posición conocida de un panel conocido es donde los mejores modelos bajaron el error por debajo del 1,5% [1]. Además la lectura es redundante en el tiempo — cada pocos segundos — así que una lectura discordante se descarta contra sus vecinas en lugar de propagarse a la curva.
[1] Paper OpenAI «Why Language Models Hallucinate», 2025 — sobre fiabilidad de la IA en tareas ancladas.
Lo que se pregunta sobre digitalizar el horno de reflow sin tocarlo
¿Se toca el autómata o se abre la red del equipo?
No. Se monta una cámara industrial fija apuntando a la pantalla y ahí acaba la intervención: no se toca el autómata, no se abre su red y no se altera su configuración original. La garantía del equipo queda intacta, y el montaje se hace sin parar la línea — que en una planta con plan de lanzamiento es una condición innegociable. Es también lo que hace el caso viable frente a la alternativa: sustituir el equipo cuesta cientos de miles de euros y una parada que ningún lanzamiento admite.
¿Qué aporta frente al perfilador que ya usamos?
Continuidad. El perfilador dice cómo estaba el horno aquel día a aquella hora, y es una medición excelente — pero puntual. Lo que pasa entre una verificación y la siguiente no lo registra nadie, así que una deriva progresiva solo se descubre en la siguiente medición o, peor, en el producto. La cámara no sustituye al perfilador: añade el registro continuo que hoy falta, de modo que la deriva se ve mientras ocurre y no semanas después. Son dos cosas complementarias, no alternativas.
¿Por qué es tan crítico el perfil de reflow?
Porque es la variable con más influencia sobre la fiabilidad de la soldadura, y esa fiabilidad es lo que decide si un panel falla en el vehículo años después. Un perfil ligeramente desviado no produce un defecto visible en la línea: produce una soldadura que envejece peor. El coste no aparece en la planta, aparece en garantía y en la relación con el cliente. Por eso registrar la curva real por referencia y por lote no es un ejercicio documental: es la única forma de correlacionar un fallo de campo con las condiciones en que se fabricó.
¿Sirve para la prensa de heat staking o el banco fotométrico?
Sí, y es la vía de expansión más rentable. El patrón es idéntico — cámara externa, modelo anclado al panel concreto, serie temporal cruzada con la orden — y los dos equipos tienen el mismo problema. Si la prensa de heat staking deriva en fuerza o tiempo, la fijación queda floja y el defecto es invisible en la inspección visual; si el banco de medición fotométrica no vuelca sus lecturas, la caracterización de la retroiluminación vive solo en papel. Digitalizarlos no exige un proyecto nuevo por máquina: se replica el mismo montaje.
¿Y si alguien cambia de pantalla en el panel?
Connect lo detecta como una desviación de layout y deja de estructurar automáticamente esa lectura hasta que el modelo se reancla a la nueva disposición — un ajuste de configuración documentado, no una intervención sobre la máquina. Mientras tanto no inventa ningún dato: la captura queda marcada para revisión y el histórico previo permanece intacto y trazable por referencia. En paneles propietarios sin cambios de firmware es poco frecuente, pero el sistema está diseñado para fallar avisando en lugar de fallar en silencio.
¿Qué máquina crítica de vuestra planta no está dando datos hoy?
Trabajamos sobre los datos reales de tu planta, no sobre los nuestros. Te enseñamos la lectura funcionando sobre tu propio panel. Diagnóstico sin compromiso.
