Control visual Edge sobre la salida de la prensa
A la cadencia de una prensa mecánica el ojo humano no detecta la grieta fina, la rebaba nueva por troquel gastado o la marca de golpe por shim mal apretado: pasan piezas por minuto y el defecto incipiente se cuela por donde nadie mira. iLEAN Edge coloca cámaras cenital y lateral tras la prensa, infiere en milisegundos con una CNN local y expulsa la pieza defectuosa antes del contenedor de embarque al Tier-1. Jidoka AI puro: el proceso detecta su propio defecto y reacciona.
El control 100% visual humano es imposible a cadencia real.
En una célula de estampación pasan piezas por minuto delante de cualquier puesto de inspección. A la cadencia de una prensa mecánica, pedir a un operario que garantice la superficie de cada pieza no es exigente: es físicamente imposible. Lo que existe en la práctica es un first-off al arranque y un muestreo por lote cada N piezas, y el muestreo tiene dos problemas estructurales.
- Deja huecos — calidad comprueba una fracción mínima de la producción. La grieta fina en zona de embutición, la rebaba nueva por troquel gastado y la marca de golpe por shim mal apretado se cuelan exactamente por las piezas que quedan entre pieza inspeccionada y pieza inspeccionada. En vocabulario Lean: el poka-yoke no existe, existe la esperanza estadística.
- Viaja al cliente — el defecto que el muestreo no cazó lo encuentra el Tier-1 en su recepción o, peor, en su línea de montaje. Y no es una pieza perdida: es una devolución cara — contención del lote en tránsito, clasificación 100%, un 8D con su AMEF revisado — que dispara el reporte PPM y erosiona la homologación IATF 16949 como proveedor.
La consecuencia es la peor muda de todas: la del defecto que consumió bobina, prensa y transporte antes de descubrirse. En estampación para los Tier-1 de asiento y suspensión, el coste de que la pieza defectuosa salga de la planta se dispara muy por encima del coste del scrap interno.

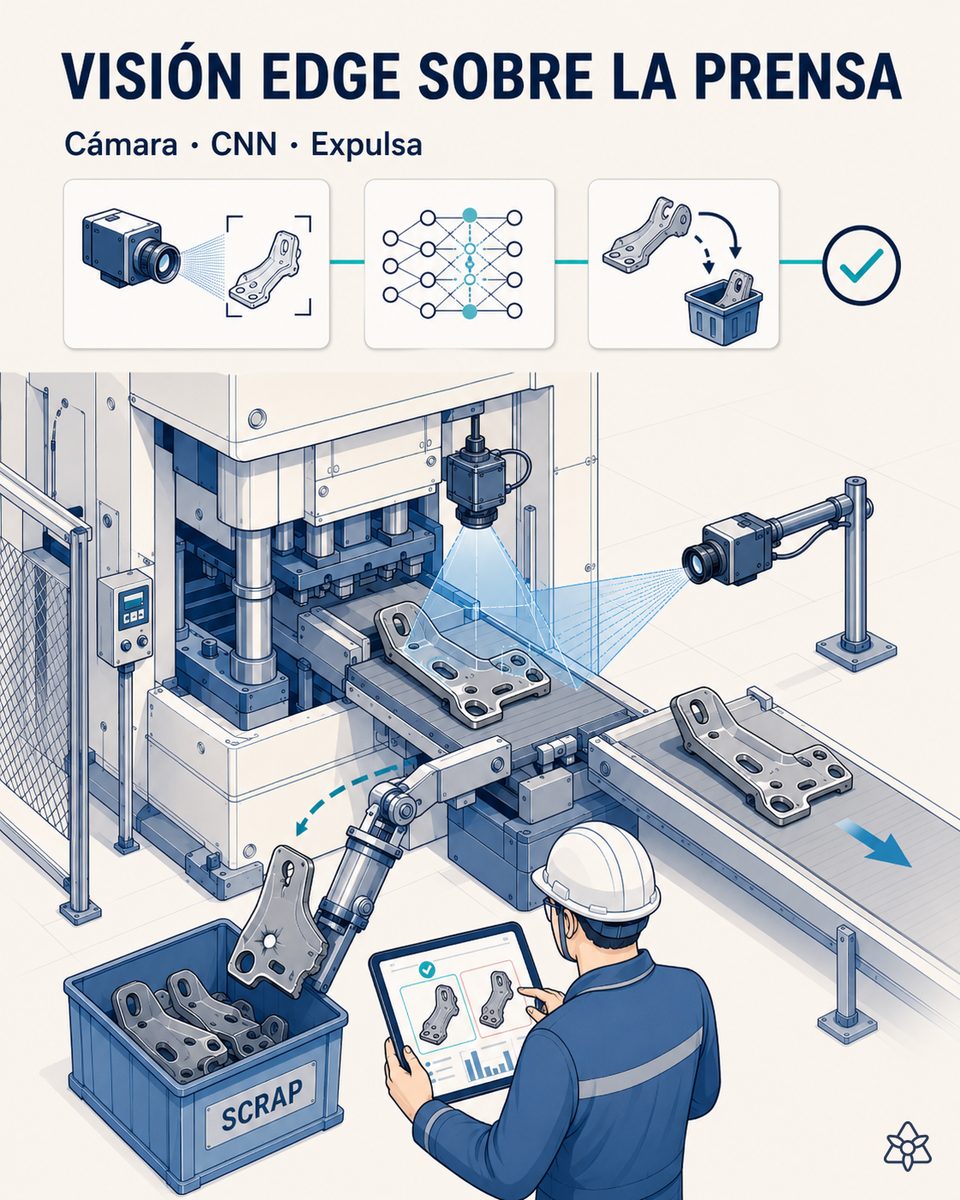

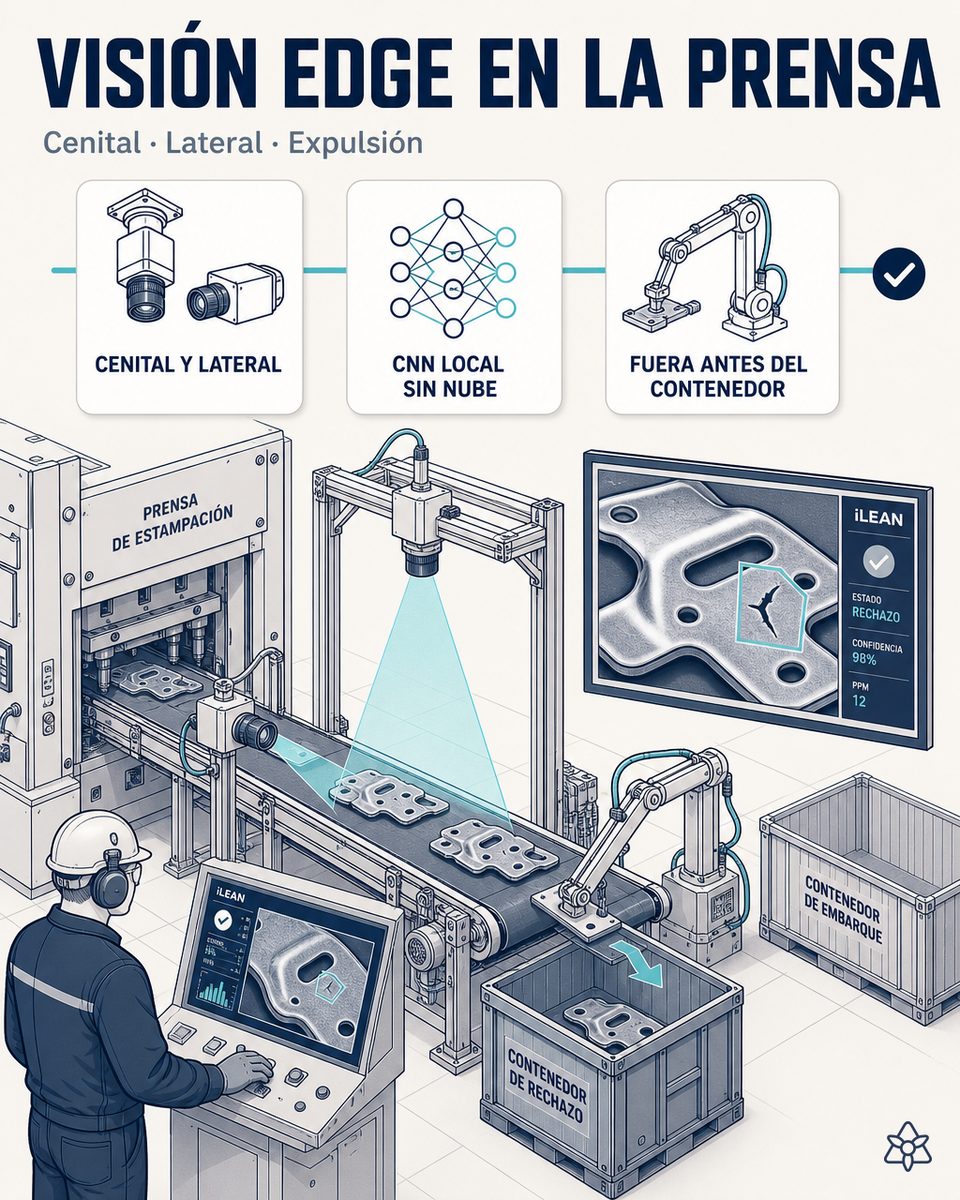

iLEAN Edge — cámaras cenital y lateral, CNN local y expulsión antes del contenedor de embarque.
El problema no es de criterio — el responsable de calidad distingue perfectamente una grieta de una línea de deslizamiento del material — es de cadencia y atención sostenida, justo donde la visión artificial gana. iLEAN Edge replica el criterio del inspector veterano a la velocidad de la prensa, pieza a pieza, sin fatiga. Es el poka-yoke que el muestreo nunca pudo ser.
Edge ve cada pieza antes del contenedor de embarque. La CNN local distingue grieta, rebaba y marca de golpe. El actuador expulsa la pieza defectuosa sin parar la prensa. Funciona sin nube y sin enviar una sola imagen fuera de la planta — aunque la célula esté en una nave con conectividad limitada. Cada pieza queda registrada con timestamp, trazable a la orden de fabricación, la colada de la bobina y el número de parte.
La pieza concreta de iLEAN para una célula de estampación:
- Edge — terminal físico con cámaras cenital y lateral instaladas sobre la salida de la prensa, antes del contenedor de embarque. Lleva una CNN local sobre GPU industrial, entrenada con ejemplos buenos y malos del número de parte concreto. Inspecciona grieta fina en zona de embutición, rebaba nueva por troquel gastado y marca de golpe por shim mal apretado. La inferencia es local, sin envío de imagen a la nube — sin latencia, sin coste de ancho de banda, y sin depender de una conectividad que en muchas naves de estampación es limitada justo en la célula de prensa —: cuando detecta defecto, dispara la expulsión de la pieza antes del contenedor de embarque. Jidoka AI: el proceso reacciona a su propio defecto en el instante, no en la auditoría.
- Connect — captura la orden de fabricación, la colada de la bobina, el número de parte y el troquel en curso, venga del ERP o del MES. Cada pieza expulsada por Edge queda firmada con timestamp y ligada a la colada y al número de parte, así que la trazabilidad que exige el Tier-1 es automática, no una reconstrucción manual.
- Agente — vive en Central, cruza el histórico de Edge (piezas expulsadas por hora, por tipo de defecto, por turno) con la curva de fuerza de la prensa y el número de parte de Connect. Si la rebaba correlaciona siempre con una caída de fuerza pico concreta, no manda un email a medianoche: presenta la hipótesis ya cruzada — troquel a revisión — al responsable de calidad, que valida y decide. La persona pone el criterio; el sistema hace el gemba walk de los datos.
El terminal Edge se instala sobre la salida de la prensa existente, sin obra en la máquina ni en el troquel. Y el modelo CNN no es una caja negra que muta sola: cada versión se documenta, se valida contra un set de piezas conocidas y se aprueba por calidad — dentro del APQP de esa pieza — antes de entrar en producción, con registro de qué versión estaba activa en cada lote.
Inspección por muestreo vs. inspección con iLEAN Edge
| Aspecto | Inspección por muestreo | Con iLEAN Edge en la prensa |
|---|---|---|
| Cobertura de la inspección | Muestreo del 1-3% de la producción, cada N piezas | Control del 100% de las piezas, a cadencia real |
| Grieta fina en zona de embutición | Depende de que caiga justo en la muestra | CNN local en cada pieza, sin excepción |
| Rebaba nueva por troquel gastado | Se descubre al crecer, ya con piezas fuera de especificación | Pieza expulsada y troquel a revisión antes del contenedor |
| Marca de golpe por shim mal apretado | Aparece semanas después, en la recepción del Tier-1 | Detectada en línea desde la cámara cenital, antes del embarque |
| Devoluciones del Tier-1 por defecto visual | Contención del lote + clasificación 100% + 8D + homologación en riesgo | Reducción drástica, PPM hacia 0 (estimación a validar) |
| Certificación de la pieza | Certificado sobre muestreo, sin evidencia por pieza | Cada lote sale con certificación por visión del 100% de las piezas |
Estimación de impacto para tu planta — a validar con tus números.
El siguiente bloque es una estimación a validar con los datos concretos de tu planta. Lo planteamos para que el comité tenga un orden de magnitud; lo refinamos en el diagnóstico.
- Célula de estampación con prensa mecánica que mueve piezas por minuto y control actual por first-off y muestreo por lote cada N piezas.
- Piloto Edge sobre una prensa — cámaras cenital y lateral + actuador de expulsión antes del contenedor de embarque, sin obra en la máquina. Primer valor esperable en pocas semanas.
- Payback orientativo entre 5 y 12 meses, según el ratio de scrap actual y el peso de las devoluciones del Tier-1. Estimación a validar contra tu histórico.
- Reducción esperable de la devolución por defecto visual: drástica al pasar del muestreo del 1-3% al control del 100% de las piezas, con el PPM hacia 0. (Estimación a validar con tu histórico.)
- La palanca estratégica es la expedición certificada por visión: cada lote sale con el 100% de sus piezas inspeccionadas y documentadas — un requisito creciente de los Tier-1 de asiento y suspensión hacia sus proveedores de estampación. Habilita negocio, no solo ahorra scrap.
Y la duda razonable del responsable de calidad
«¿Y si la IA se equivoca y deja pasar una grieta?» — la alucinación es un problema de la generación libre, no de las tareas ancladas. En tareas donde la IA se limita a clasificar una imagen contra patrones conocidos (esta pieza coincide con el patrón «bueno» o con el patrón «defecto»), los mejores modelos bajaron el error por debajo del 1,5% [1]. Y aun así, no se decide en el vacío: el responsable de calidad ve el histórico de cada turno, valida los falsos positivos en la propia interfaz de Edge y el reentreno entra con cada versión del modelo documentada y aprobada. La prensa no para mientras se entrena. La persona pone el criterio; la máquina mantiene el ciclo girando.
[1] Paper OpenAI «Why Language Models Hallucinate», 2025 — sobre fiabilidad de la IA en tareas ancladas.
Lo que se pregunta sobre el control visual Edge en estampación
¿Por qué el ojo humano no da a la cadencia real de una prensa mecánica?
Porque a la cadencia de una prensa mecánica pasan piezas por minuto que ningún operario puede revisar una a una sin fatiga. Lo que existe en la práctica es un muestreo por lote — un first-off al arrancar y controles cada N piezas —, y el muestreo deja huecos entre pieza inspeccionada y pieza inspeccionada. La grieta fina, la rebaba nueva por troquel gastado o la marca de golpe por shim mal apretado se cuelan exactamente por esos huecos y aparecen semanas después en el reporte PPM del Tier-1. Con iLEAN Edge, cámaras cenital y lateral sobre la salida de la prensa infieren en milisegundos con CNN local y expulsan la pieza defectuosa antes del contenedor de embarque, así que el control es del 100% de las piezas y no de una fracción.
¿Qué defectos concretos detecta la CNN local sobre la salida de la prensa?
Los que acaban en devolución del Tier-1. En superficie: grieta fina en zona de embutición o de doblado, que a simple vista se confunde con una línea de deslizamiento del material. En el borde: rebaba nueva por troquel gastado, que crece pieza a pieza a medida que el filo del punzón se desafila. Y en la cara visible: marca de golpe por shim mal apretado o por resto de chatarra en el troquel. La CNN se entrena con ejemplos buenos y malos del número de parte concreto, así que el criterio de aceptación es el del AMEF de esa pieza, no uno genérico: la pieza defectuosa se expulsa antes del contenedor de embarque al Tier-1.
¿Funciona Edge sin nube? Mi célula de prensa tiene conectividad limitada.
Sí — y es el caso de diseño, no la excepción. Edge es un terminal físico on-premise con la CNN cargada sobre GPU industrial en el propio dispositivo: la inferencia es local y ninguna imagen sale a la nube, así que no hay latencia, ni coste de ancho de banda, ni dependencia de la red. Muchas naves de estampación tienen conectividad limitada justo en la célula de prensa; Edge sigue inspeccionando cada pieza y disparando la expulsión aunque no haya red. Cuando la conexión vuelve, el registro firmado de cada pieza sube para cruzarse con la trazabilidad de la orden de fabricación, la colada de la bobina y el número de parte.
¿Cómo correlaciona Edge con la curva de fuerza de la prensa para avisar de un troquel gastado?
Cruzando el defecto visual con la señal del proceso. Cada golpe de prensa tiene su curva de fuerza, y cuando el filo del punzón empieza a desafilarse la fuerza pico cae de forma característica y la rebaba en el borde crece a la vez. Edge no espera a que la rebaba supere la tolerancia: al detectar que la rebaba correlaciona con esa caída de fuerza pico, presenta al responsable de calidad la hipótesis ya cruzada — troquel a revisión — antes de que la primera pieza fuera de especificación llegue al contenedor. Es jidoka AI: el proceso detecta la deriva de su propia herramienta y avisa en el instante, no en la auditoría del turno siguiente.
¿Cómo se entrena la CNN con el número de parte concreto de mi prensa?
Con ejemplos buenos y malos de tu propia pieza, no con una librería genérica de estampación. El responsable de calidad marca piezas conformes y piezas con cada tipo de defecto — grieta, rebaba, marca de golpe — del número de parte concreto y del material concreto (acero de alta resistencia, galvanizado, aluminio…). La CNN aprende el patrón visual de esa pieza bajo esa iluminación desde la cámara cenital y la lateral. Cuando entra un número de parte nuevo o cambia el troquel, se reentrena con las nuevas muestras y cada versión del modelo se documenta, se valida contra un set de piezas conocidas y se aprueba por calidad — dentro del APQP de esa pieza — antes de entrar en producción, con registro de qué versión estaba activa en cada lote.
Que el defecto no llegue al contenedor — te pasamos en 48h el ROI estimado de este proyecto de IA para tu célula de estampación.
Trabajamos sobre los datos reales de tu planta, no sobre los nuestros. Diagnóstico sin compromiso.
