Curva de prensa mecánica sin tocar el PLC
La prensa mecánica de 250-500 t suele tener 8-20 años y vive con el PLC del fabricante aislado. Cambiarla es un CAPEX prohibitivo. Con iLEAN Connect una cámara industrial externa apuntando al HMI digitaliza fuerza pico, golpes/min, timing de expulsión y vida del troquel sin tocar el PLC.
La prensa es el activo más caro y el cuello de botella, y su panel enseña todo lo que nadie registra.
La prensa mecánica marca el ritmo de toda la línea de estampación y es, con diferencia, el activo más caro del taller. Su HMI muestra en tiempo real todo lo que un ingeniero de procesos necesitaría para correlacionar curva ↔ scrap ↔ desgaste del troquel — fuerza pico, golpes por minuto, timing de expulsión, contadores de vida del útil. Pero esos datos viven y mueren en el cristal de la pantalla en cuanto cambia la vista o entra el siguiente lote.
- PLC del fabricante aislado por diseño — fuerza pico, golpes por minuto, timing de expulsión y contadores de troquel se muestran en pantalla y desaparecen en cuanto cambia el HMI. Cuando termina el lote y entra el siguiente número de parte, la curva anterior ya no existe en ningún sitio.
- Sustituir la prensa no es realista — una prensa mecánica de 250 a 500 toneladas y 8 a 20 años de servicio supone un CAPEX de reemplazo prohibitivo, por encima de 400.000 USD por máquina. Mientras la prensa siga golpeando dentro de parámetros, ese gasto no se firma.
- Consecuencia directa en calidad y en el troquel — hoy nadie correlaciona porque los datos del panel mueren en cuanto cambia la pantalla: el único registro que existe es un parte manual de fin de turno. La vida del troquel se estima por calendario, no por golpes reales.
Investigar un lote con scrap elevado o una reclamación de un Tier-1 sobre una partida ya expedida se convierte en arqueología manual con riesgo alto de no reconstruir la causa raíz — porque el único testigo de lo que pasó golpe a golpe es una pantalla que nadie fotografía ni registra de forma estructurada.
Connect en modo foto sobre panel — la cámara lee la curva, la prensa sigue siendo ella.
La prensa no necesita un PLC nuevo, una pasarela de comunicaciones que el fabricante ya no soporta, ni una intervención sobre su electrónica original. Necesita que la curva que ya se muestra en el HMI — fuerza pico, golpes por minuto, timing de expulsión, vida del troquel — quede registrada por lote sin depender de que alguien la anote a mano en el parte de fin de turno. Para eso está Connect en modo foto sobre panel.

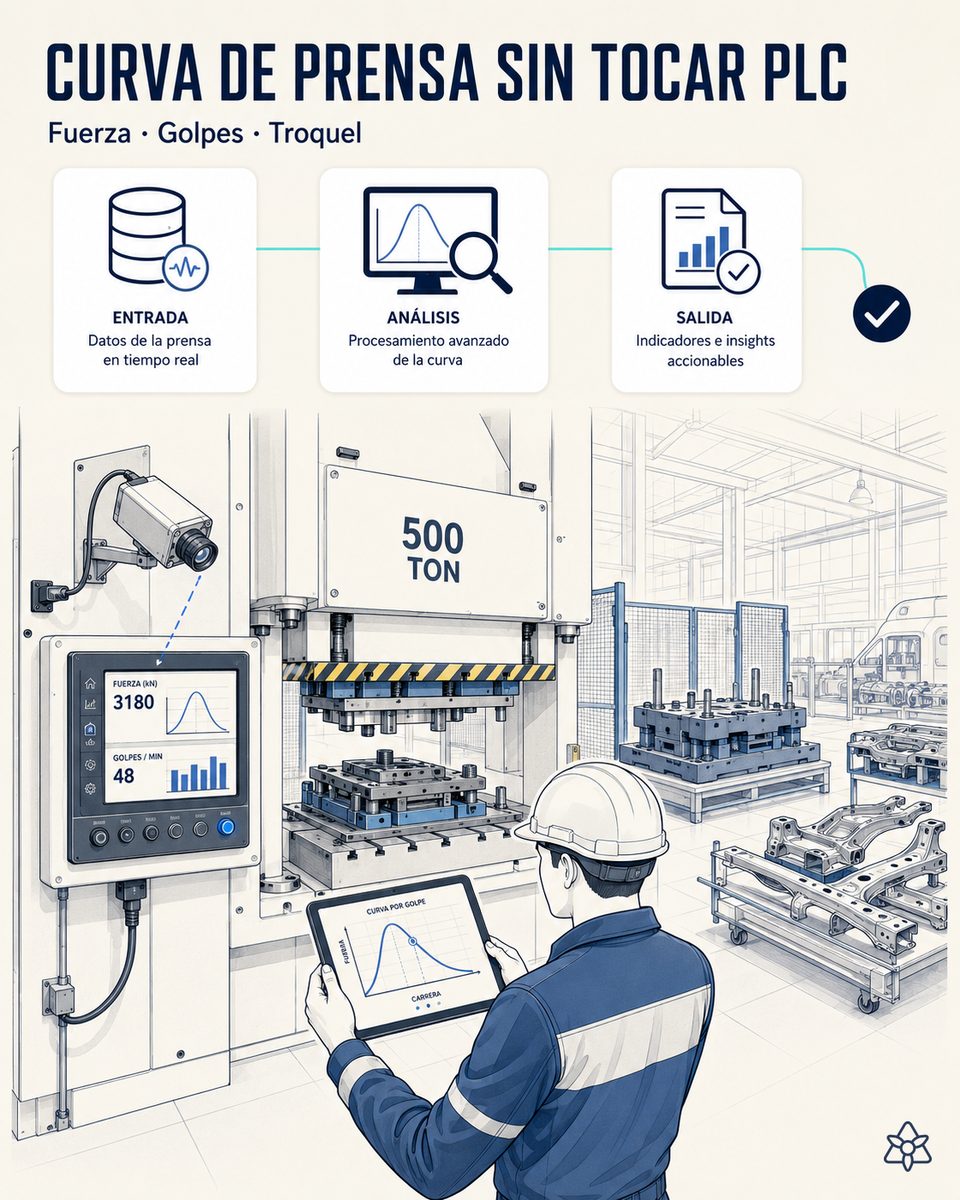

Una cámara industrial fija a 40-60 cm del HMI mira el panel de la prensa sin tocar el PLC del fabricante, con enclavamiento y calibración verificada. Connect lee la pantalla por OCR con LLM anclado, estructura la curva de cada lote y la cruza con la orden de fabricación activa — qué número de parte, qué troquel, qué bobina. El análisis de causa raíz por lote pasa de semanas a minutos, con retorno a la tableta del ingeniero y al dossier del lote. El PLC se queda como está, pero ahora el taller ve la curva.
Cómo opera Connect en el panel de la prensa:

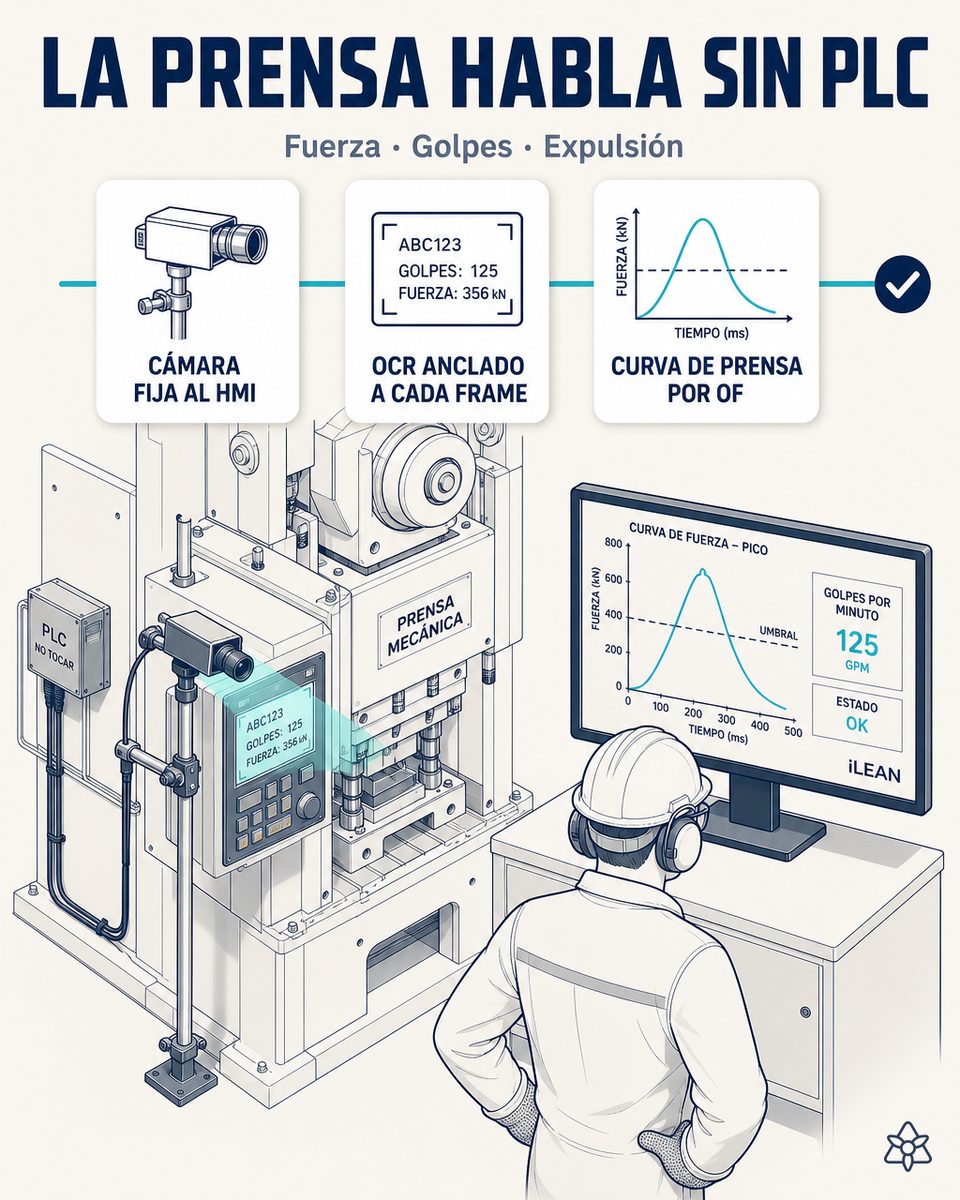

- Cámara industrial fija sobre soporte externo — se instala a 40-60 cm del HMI con enclavamiento y calibración apuntando al panel desde fuera, sin tocar el PLC ni el cableado de la prensa. Captura la pantalla frame a frame durante toda la producción del lote.
- OCR con LLM anclado interpreta cada frame — cada captura se lee por OCR especializado en paneles industriales, anclado al layout de ese HMI concreto, para extraer fuerza pico, golpes por minuto, timing de expulsión y contadores de vida del troquel sin errores de interpretación.
- Estructura la curva por lote y la cruza con la OF — cada lectura queda ordenada en una serie temporal por lote y se asocia automáticamente a la orden de fabricación activa: qué número de parte, qué troquel y qué bobina de material se está estampando.
- Retorno a la tableta del ingeniero y al dossier del lote — el ingeniero de procesos y el jefe de troquelería ven la curva de cada lote y la vida del troquel en golpes reales, de modo que el reemplazo de la prensa se aplaza indefinidamente sin quedarse ciego a los datos.
Prensa incomunicada vs. prensa con Connect al panel
| Aspecto | Antes | Con iLEAN Connect |
|---|---|---|
| Curva del lote (fuerza pico, golpes/min, timing de expulsión, vida de troquel) | Solo visible en el HMI, desaparece en cuanto cambia la pantalla | Capturada por cámara y estructurada como curva por lote en la memoria central |
| Correlación curva ↔ scrap y reclamación de tu Tier-1 | Cero — los datos mueren en pantalla, solo queda el parte manual de fin de turno | Análisis de causa raíz por lote en minutos, cruzado con la OF, el número de parte, el troquel y la bobina |
| Vida del troquel | Estimada por calendario, sin golpes reales | Medida en golpes reales acumulados — base del mantenimiento predictivo del útil |
| Intervención sobre el PLC del fabricante | Cualquier conexión exige tocar la electrónica propietaria | Ninguna — cámara externa, sin tocar PLC, cableado ni lógica de control |
| Reemplazo de la prensa (>400 K USD por máquina) | Pendiente, sin fecha, sobre la mesa del comité | Aplazable indefinidamente sin quedarse ciego a los datos |
| Trazabilidad del lote para IATF 16949 y los CSR de cada OEM | Sin registro estructurado — parte manual y estimaciones | Registrada por lote, trazable y auditable |
Estimación de impacto para tu taller de estampación — a validar con tus números.
El siguiente bloque es una estimación a validar con los datos concretos de tu planta. Lo planteamos para que el comité tenga un orden de magnitud; lo refinamos en el diagnóstico.
- Taller de estampación metálica Tier-2 con prensas mecánicas de 250 a 500 toneladas y 8 a 20 años, con PLC del fabricante aislado por diseño y vida del troquel estimada por calendario.
- Piloto Connect en modo foto sobre el HMI de la prensa — solo cámara externa a 40-60 cm con enclavamiento y calibración, sin tocar el PLC original ni la electrónica de la prensa.
- Payback orientativo entre 5 y 10 meses, según la frecuencia de lotes con scrap sin causa reconstruible y el coste de cada investigación de reclamación de tu Tier-1.
- Evitación de CAPEX de reemplazo de prensa superior a 400.000 USD por máquina, más la reducción de scrap por correlación temprana curva ↔ desgaste de troquel y la habilitación del mantenimiento predictivo del útil por golpes reales. Estimación a validar con tus datos.
Y la duda razonable del jefe de troquelería
«¿Y si la cámara lee mal un dígito de la fuerza pico de un HMI de hace 15 años y me da un dato falso en una investigación de scrap?» — la alucinación es un problema de la generación libre, no de las tareas ancladas. En tareas donde la IA se limita a recontextualizar un dato concreto de un soporte a otro — leer un campo fijo del panel de la prensa y trasladarlo a una serie estructurada —, los mejores modelos bajaron el error por debajo del 1,5% [1]. Y aun así, lo crítico no se decide solo: Connect descarta la lectura cuando no alcanza el umbral de confianza y la persona revisa el histórico antes de dar por buena una correlación. Los tres anillos de seguridad están ahí precisamente para esto.
[1] Paper OpenAI «Why Language Models Hallucinate», 2025 — sobre fiabilidad de la IA en tareas ancladas.
Lo que se pregunta sobre digitalizar el panel de una prensa sin tocar el PLC
¿Por qué mueren hoy los datos del panel de la prensa?
Porque el HMI de la prensa mecánica muestra la fuerza pico, los golpes por minuto y el timing de expulsión de cada golpe en tiempo real, pero esos datos viven y mueren en la pantalla: cada vez que cambia la vista o entra el siguiente lote, la información anterior deja de existir en ningún sitio. El único registro que sobrevive es un parte manual de fin de turno que un operario rellena a mano, sin la resolución ni la trazabilidad que un ingeniero de procesos necesitaría para correlacionar la curva con el scrap o con el desgaste del troquel. Todo lo que el panel enseña — y que bastaría para hacer análisis causa-raíz por lote — se pierde en cuanto la pantalla se refresca.
¿Hay que tocar el PLC del fabricante de la prensa?
No. La cámara industrial es un equipo independiente que se instala sobre un soporte externo apuntando al HMI de la prensa desde fuera. No se conecta al PLC propietario, no comparte cableado con la prensa ni escribe en ningún punto de su lógica de control. Se limita a fotografiar la pantalla que ya ve el operario en cada golpe, igual que lo haría una persona anotando la fuerza a mano. La prensa sigue siendo exactamente la misma máquina, con la misma electrónica del fabricante y los mismos parámetros originales, sin un solo cambio en su configuración — y sin exponerse al CAPEX prohibitivo de sustituir una prensa de 250 a 500 toneladas y 8 a 20 años de servicio.
¿Cómo lee la cámara el HMI sin integración con la prensa?
La cámara industrial se fija a 40-60 cm del HMI y captura la pantalla frame a frame durante toda la producción del lote. Connect lee cada frame por OCR con LLM anclado al layout de ese HMI concreto, para extraer fuerza pico, golpes por minuto, timing de expulsión y los contadores de vida del troquel sin errores de interpretación. No hay pasarela de comunicaciones, no hay driver del fabricante, no hay integración con el PLC: solo una cámara que mira la misma pantalla que mira el operario, estructura lo que ve en una serie temporal y lo descarta cuando un frame no alcanza el umbral de confianza en vez de forzar un valor.
¿Cómo cruza Connect la curva con la OF, el troquel y la bobina?
Cada lectura del HMI queda ordenada en una serie temporal por lote y se asocia automáticamente a la orden de fabricación activa: qué número de parte se está estampando, con qué troquel y con qué bobina de material. Ese cruce es lo que convierte una fuerza pico suelta en una evidencia útil — permite al ingeniero de procesos correlacionar en minutos qué golpe se desvió respecto a los lotes conformes, y devolver el dato tanto a la tableta del ingeniero como al dossier del lote. La vida del troquel deja de estimarse por calendario y pasa a medirse en golpes reales acumulados, número de parte a número de parte.
¿Sirve para prensas viejas de distintos fabricantes?
Sí. Precisamente porque Connect no depende del PLC ni del protocolo de la prensa, es indiferente al fabricante y a la antigüedad: mientras el HMI muestre en pantalla la fuerza, los golpes por minuto y los contadores, la cámara puede leerlos, tenga la prensa 8 años o 20 y sea del fabricante que sea. Cada prensa se ancla una vez a su layout de pantalla y a partir de ahí queda digitalizada. Eso permite homogeneizar el dato de todo un parque heterogéneo de prensas mecánicas sin sustituir ninguna, sin CAPEX de reemplazo y sin parar la producción. Estimación de impacto a validar con los datos de tu planta.
Cómo digitalizamos tu prensa sin tocar el PLC — cámara externa sobre el HMI, piloto en semanas. Te pasamos en 48h el ROI estimado de tener la curva de cada lote en memoria central. ¿Cuántas prensas tenéis con panel HMI aislado? Mapa gratis.
Trabajamos sobre los datos reales de tu planta, no sobre los nuestros. Diagnóstico sin compromiso.
